スロッターマシンSlotting Machines
大型、小型、各種スロッターマシンを販売しております。
刃物台に取り付けたスロッターバイトを上下運動させることにより、工作物の外面や穴のキー溝加工を行う機械です。
止まり溝のある工作物の加工が可能であることや、スロッターバイトが安価であることが大きな特長です。

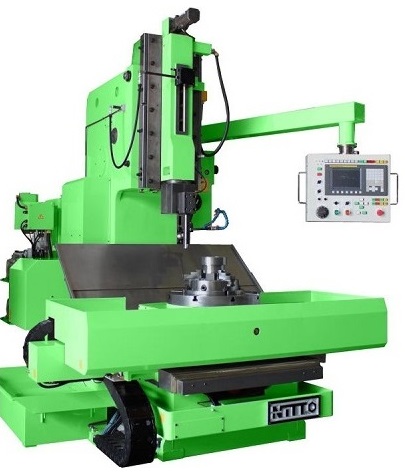

| 仕様 | NVS-280 | NVS-360 | NVS-500 | |
| ラム | 最大工程 | 280ｍｍ | 360ｍｍ | 500ｍｍ |
| ストローク数 | 20~50,40~95 | 20~50,40~95 | 10~25,20~60 | |
| ラム位置調整距離 | 260ｍｍ | 325ｍｍ | 450ｍｍ | |
| ラムの傾斜角度 | 10° | |||
| テーブル | テーブル直径 | φ460ｍｍ | φ560ｍｍ | φ800ｍｍ |
| テーブル最大積載質量 | 400㎏ | 1000㎏ | 2500㎏ | |
| 移動量 | 左右移動距離 | 400ｍｍ | 500ｍｍ | 600ｍｍ |
| 前後移動距離 | 450ｍｍ | 600ｍｍ | 700ｍｍ | |
| 刃物台下面・テーブル間 | 225~765ｍｍ | 200~800ｍｍ | 300~1250ｍｍ | |
| コラム前面・テーブル間 | 320~770ｍｍ | 420~1040ｍｍ | 5500~1030ｍｍ | |
| バイト・コラム間 | 470ｍｍ | 650ｍｍ | 800ｍｍ | |
| 電動機 | ラム駆動用電動機 | 3.7kw/5.5kw | 3.7kw/5.5kw | 5.5kw/7.5kw |
| 送り軸用電動機 | X:1.4kw Y:1.4kw C:2.5kw |
X:1.4kw Y:1.4kw C:2.5kw |
X:2.5kw Y:2.5kw C:3.0kw |
|
| 潤滑油用電動機 | 0.1kw | |||
| 切削材用電動機 | 0.18kw | |||
| 精度 | 位置決め精度 | X,Y:±0.010ｍｍ C:±30” | ||
| 繰り返し位置決め精度 | X,Y:±0.005ｍｍ C:±10” | |||
| 機械 | 正味重量 | 3.1ｔ | 6ｔ | 9.5ｔ |
| サイズ(奥行x幅x高) | 2500x2200x2600 | 2720x2380x3080 | 3720x3000x3600 | |
 |
 |
||
| ラム上限停止装置 ラム低速寸動装置 バイト逃げ装置 テーブルクランプ装置 |
切削油装置 自動集中潤滑給油装置 敷板、ジャッキボルトナット 工具箱、工具類 |
スロッターバイト スロッターチャック センタリングセンサー バイト研磨機 VS-4G 油圧式刃物台バイト逃げ装置 NVS-280,360のみ |
照明装置 自動電源断 シグナルタワー |
 VS-200 とVS-200S   |

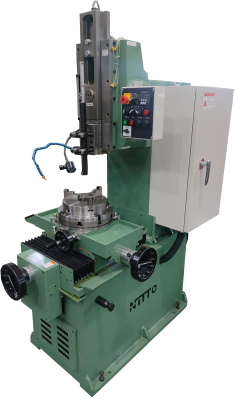

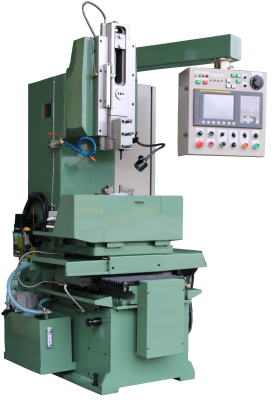

| 仕様 | VS-200 | VS-200Y | VS-200S |
|
| 最大工程 | 200mm | 200mm | 200mm | |
| 数値制御 | 汎用 | １軸（Y） | 汎用 ３軸（X,Y,C） | |
| 制御装置 | なし | 三菱 | FANUC | |
| ストローク数 | 26～80 | 26～80 | 26～80 | |
| ラムの上下調整 | 200mm | 200mm | 200mm | |
| 最大使用可能チャック | 10インチ | 10インチ | 10インチ | |
| コラムからテーブル中心 までの距離 |
250-480mm | 250-480mm | 250-480mm | |
| ヘッド・テーブル間 | 350mm | 350mm | 350mm | |
| テーブル直径 | 315mm | 315mm | 200mm | |
| バイト・コラム間 | 320mm | 320mm | 320mm | |
| テーブル | 左右移動距離 | 210mm | 210mm | 210mm |
| 前後移動距離 | 230mm | 230mm | 230mm | |
| 自動送り量 | 毎ストローク 0～0.25mm |
毎ストローク 0～0.25mm |
毎ストローク 0～0.25mm |
|
| 電動機 | 3.7kw | 3.7kw | 3.7kw | |
| 正味重量 | 1.2ｔ | 1.2ｔ | 1.5ｔ | |
| サイズ（奥行き×幅×高さ） | 1450x840×1850 | 1450x840×1850 | 1250×1080×2100 | |
| |
|
|||
| 1.自動送り装置 2.ラム上限停止装置 3.バイト逃げ装置 |
4.自動集中潤滑給油装置 5.ゼロカット装置 6.工具箱、工具類 |
1．切削油装置 2．スロッターバイト 3．スロッターチャック 4. センターメイト |
5.シグナルタワー 6.ラム位置昇降装置 7.デジタルリードアウト 8.手動式傾斜台付テーブル（VS-200Sのみ） |
|
機械の改良に伴い、仕様などを予告なしに変更させていただくことがあります。
