ラジアルボール盤Radial Drilling Machine
台湾と合作でラジアルボール盤を販売しています。
オーソドックスな汎用タイプのNRシリーズと、Z軸CNCのNR-NCシリーズがあります。
※BGMが流れます。音量にご注意ください。
| 型番 | NR-900 | NR-1200 | NR-1250 | NR-1600 | ||
| 穴あけ能力 （鉄/鋳物） |
38/50 | 50/60 | 55/66 | 60/70 | ||
| タッピング能力 （鉄/鋳物） |
25/32 | 30/38 | 50/60 | 50/60 | ||
| 中ぐり能力 （鉄/鋳物） |
75/105 | 85/120 | 100/160 | 126/180 | ||
| 主軸の高低 | H | 200 | 250 | 250 | 250 | |
| 主軸テーパサイズ | 4 | 4 | 5 | 5 | ||
| 主軸回転速度(変速数) | 88-1500(6) | 44-1500(6) | 44-1500(12) | 30-1500(12) | ||
| 主軸送り量（変速数） | 0.05/0.09/0.15(3) | 0.05-0.306(6) | ||||

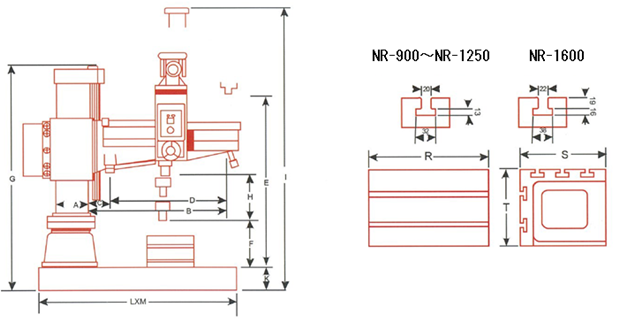

| コラムスリーブ直径 | A | 210 | 300 | 300 | 336 | |
| コラム表面－主軸中心距離(最大) | B | 910 | 1250 | 1260 | 1650 | |
| コラム表面－主軸中心距離(最小) | C | 290 | 330 | 330 | 360 | |
| 主軸頭移動量 | D | 650 | 920 | 925 | 1300 | |
| ベース上面－主軸端距離（最大） | E | 1110 | 1210 | 1210 | 1410 | |
| ベース上面－主軸端距離（最小） | F | 282 | 290 | 290 | 344 | |
| コラム上面から床面距離 | G | 1850 | 2140 | 2140 | 2440 | |
| 機械最大高さ | I | 2175 | 2585 | 2590 | 3030 | |
| ベース寸法（LxMxK) | 1435X640X150 | 1800X800X170 | 1800X800X170 | 2360X940X230 | ||
| 工作テーブル寸法（RxSxT) | 550X405X315 | 650X500X410 | 650X500X410 | 800X540X400 | ||
| 主軸モーター | 1.5kw | 2.2kw4P/8P | 3.7kw4P/8P | 5.5kw4P/12P | ||
| アーム昇降用モーター | 0.75kw | 1.5kw | 1.5kw | 1.5kw | ||
| クーラントモーター | 0.1kw | 0.1kw | 0.1kw | 0.1kw | ||
| 油圧モーター | - | 0.75kw | 0.75kw | 0.75kw | ||
| 機械重量 | 1270kg | 2150kg | 2250kg | 3250kg | ||
※NR-900のラジアルアームの昇降、旋回、横移動は手締めです ※機械の改良にともない、仕様などを予告なしに変更させて頂くことがあります。 |
||||||
| 標準品 | 工具一式 | 切削油ポンプ | ||||
| 作業用ランプ | 作業用テーブル | |||||
| 型番 | NR-1250NC | NR-1600NC | ||
| 穴あけ能力 （鉄/鋳物） |
55/66 | 55/70 | ||
| タッピング能力 （鉄/鋳物） |
50/60 | 50/60 | ||
| 中ぐり能力 （鉄/鋳物） |
100/160 | 126/180 | ||
| 主軸の高低 | H | 250 | 250 | |
| 主軸テーパサイズ | 5 | 5 | ||
| 主軸回転速度(インバータ仕様) | 20-1500 | 20-1500 | ||
| 主軸送り量（電気駆動） | 1～600mm/分 | |||
| コラムスリーブ直径 | A | 300 | 336 | |
| コラム表面－主軸中心距離(最大) | B | 1250 | 1600 | |
| コラム表面－主軸中心距離(最小) | C | 330 | 400 | |
| 主軸頭移動量 | D | 915 | 1310 | |
| ベース上面－主軸端距離（最大） | E | 1210 | 1410 | |
| ベース上面－主軸端距離（最小） | F | 290 | 260 | |
| コラム上面から床面距離 | G | 2160 | 2410 | |
| 機械最大高さ | I | 2585 | 3150 | |
| ベース寸法（LxMxK) | 1800X800X170 | 2350X920X220 | ||
| 工作テーブル寸法（RxSxT) | 650X500X410 | 800X540X400 | ||
| 主軸モーター | 3.7kw6P | 3.7kw6P | ||
| アーム昇降用モーター | 1.5kw | 1.5kw | ||
| クーラントモーター | 0.1kw | 0.1kw | ||
| 油圧モーター | 0.75kw | 0.75kw | ||
| インバーター | 5.5kw | 5.5kw | ||
| 機械重量 | 2250kg | 3250kg | ||
| 標準品 | 工具一式 | 切削油ポンプ | ||||
| 制御装置（日本製） | 作業用ランプ | 作業用テーブル | ||||
NR-1250NC及びNR-1600NCは、自動切削・バック座ぐり自動切削、自動断続切削、半自動タップ加工ができます。
